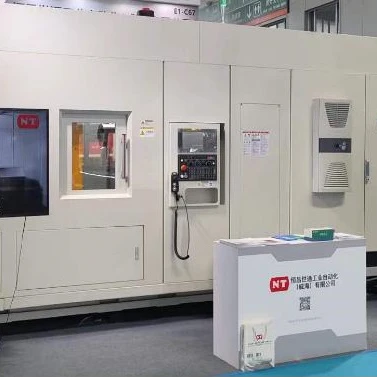

NHC -40 Trung tâm gia công ngang
Trung tâm gia công ngang 4 trục là một thiết bị bổ sung hàm xoay trục thứ tư vào trung tâm gia công CNC ba trục truyền thống . Worktable của nó được sắp xếp theo chiều ngang và được trang bị trục B, do quá trình tạo ra. Xử lý khuôn và các trường khác, và phù hợp để xử lý chính xác cao các bộ phận phức tạp .
Đặc trưng
Độ chính xác gia công cao
NHC-A40 áp dụng thiết kế cấu trúc hộp trong hộp, với trục x dưới dạng slide ngang, hộp trục chính trục y được sắp xếp theo chiều dọc và trục z như một worktable di chuyển về phía trước và lùi {{7} Bao gồm các nhu cầu của các phôi có kích thước trung bình chung . Tất cả các trục được trang bị các hướng dẫn tuyến tính con lăn (INA/Rexroth), làm tăng khả năng tải hơn 30% so với tải trọng của SLIDE. 0 . 008 mm và độ lặp lại được điều khiển ở mức 0,005 mm.
Khả năng cắt đa điều kiện mạnh mẽ
NHC-A40 được trang bị trục chính điện HSK-A100 với tốc độ tối đa 10, 000 rpm và công suất định mức 18 . 5 kW/26 kW S 6-25% Điều kiện làm việc . so với các sản phẩm tương tự như Doosan NHP4000 với mô-men xoắn cực đại là 420 Nm, NHC-A40 có khả năng cắt hạng nặng mạnh hơn và phù hợp để cắt các vật liệu có độ bền cao như.
Bảng quay bốn trục
Máy công cụ được trang bị bảng quay CNC trục A chính xác có đường kính 400 mm, hỗ trợ 0 . 001 độ phân giải cao liên tục, đường kính xoay tối đa là 500 mm giây . trục A có thể được trang bị các cách tử hình tròn Fagor hoặc Heidenhain để cải thiện độ chính xác định vị trong các kịch bản xử lý liên kết đa trục.
Tạp chí công cụ hiệu quả và kết hợp thức ăn cao cấp
Thiết bị được trang bị Tạp chí Công cụ loại Robot (ATC) 40- Tốc độ thức ăn nhanh M/phút và 0 . gia tốc 6G, thời gian không cắt được rút ngắn . so với thiết bị tương tự thông thường với 24 con dao và tốc độ thức ăn 40 m/phút, hiệu quả chu kỳ tổng thể của NHC-A40 được cải thiện khoảng 25%.
Đặc điểm kỹ thuật máy tiêu chuẩn NHC-A40
|
Du lịch |
||
|
X trục (Slide di chuyển trái và phải) |
mm |
800 |
|
Trục y (hộp trục chính di chuyển lên và xuống) |
mm |
800 |
|
Trục z (bảng di chuyển về phía trước và lùi) |
mm |
800 |
|
Bàn |
||
|
Mức độ chỉ số |
0.001*360 |
|
|
Kích thước bảng |
mm |
Φ400 |
|
Max . Đường kính quay |
mm |
Φ500 |
|
Tải bảng tối đa (có đuôi) |
kg |
500 |
|
Đặc điểm kỹ thuật trục chính |
||
|
Người giữ công cụ trục chính |
HSK A100 |
|
|
Tốc độ trục chính tối đa |
RPM |
10000 |
|
Loại trục chính |
Trục chính |
|
|
Động cơ trục chính được định mức công suất |
KW |
Kết nối loại Y 18,5/△ Kết nối 26 |
|
Động cơ trục chính S 6-25% Power |
KW |
Kết nối loại y 26/△ kết nối 45 |
|
Mô -men xoắn động cơ trục chính (Xếp hạng) |
Nm |
Kết nối loại Y 305/△ Kết nối 99.3 |
|
Mô -men xoắn động cơ trục chính (S 6-25%) |
Nm |
Kết nối loại Y 512/△ Kết nối 153 |
|
Tốc độ nhanh x/y/z |
m/phút |
60(80)/60(80)/60 |
|
Gia tốc |
0.6g |
|
|
Loại hướng dẫn |
Cách con lăn |
|
|
Hệ thống ATC |
||
|
Loại ATC |
ATC ATC |
|
|
Số túi |
40 |
|
|
Đường kính công cụ tối đa |
mm |
110/220 (không có công cụ liền kề) |
|
Chiều dài công cụ tối đa |
mm |
400 |
|
Trọng lượng công cụ tối đa |
kg |
25 |
|
ATC Time (TT) - |
s |
3 |
|
Sự chính xác |
||
|
Vị trí chính xác x/y/z (ISO 230-2)) |
mm |
0.008 |
|
Một trục |
15″(8″) |
|
|
Lặp lại độ chính xác x/y/z (ISO 230-2)) |
mm |
0.005 |
|
Một trục |
6″(4″) |
|
|
Độ phân giải X/Y/Z. |
mm |
0.001 |
|
Độ chính xác được trích dẫn trong nhiệt độ môi trường được kiểm soát đúng ở mức 20c+//-2 c, độ ẩm không vượt quá 50%, Power+/-5 được trích dẫn là NHC với kiểm tra laser không phải ứng dụng khách hàng . |
||
|
Linh tinh |
||
|
Không gian sàn |
mm |
7,200 x 3,000x3200 |
|
Trọng lượng máy |
kg |
18,000 |
|
Quyền lực |
KVA |
65 |
|
Vôn |
Vac |
3 '380 - 50Hz |
|
Không khí áp lực |
thanh |
6.8 |
|
Lưu lượng không khí áp lực |
L/phút |
300 |
Tất cả các mục có ■ có thể được cập nhật theo tùy chọn
Cấu hình máy tiêu chuẩn NHC-A40
Máy công cụ được trang bị bàn quay chính xác của Worm Gear với kích thước φ400mm . tải tối đa là 500kg . Các trục X/Y/Z đều được trang bị các thang đo chính xác và trục A có thể được trang bị với các loại phụ
Biểu đồ mô-đun điện trục chính của NHC-A40
Danh sách bộ phận NHC-A40
|
Không . |
Tên |
Nhà sản xuất |
Nhận xét |
|
1 |
Con quay |
Riye |
tiêu chuẩn |
|
2 |
Ballscrew |
Rexroth |
tiêu chuẩn |
|
3 |
Cách tuyến tính |
Ina/Rexroth |
tiêu chuẩn |
|
4 |
Ballscrew mang |
Nsk/fag/ina |
tiêu chuẩn |
|
5 |
Khớp nối |
KTR/R+W hoặc thương hiệu tương đương |
tiêu chuẩn |
|
6 |
Hệ thống kiểm soát số |
Fanuc oi mf |
tiêu chuẩn |
|
7 |
Động cơ Sevo |
loạt, fanuc |
tiêu chuẩn |
|
8 |
Hệ thống bôi trơn |
Thương hiệu Ishan hoặc tương đương |
tiêu chuẩn |
|
9 |
ATC |
POJU/JIFU/DETA |
tiêu chuẩn |
|
10 |
Các bộ phận khí nén |
Festo hoặc thương hiệu tương đương |
tiêu chuẩn |
|
11 |
Các bộ phận điện |
Fuji/Schneider/Omron |
tiêu chuẩn |
|
12 |
Quy mô tuyến tính |
Fagor |
tiêu chuẩn |
|
13 |
Chất lỏng cắt bên ngoài |
Nt |
tiêu chuẩn |
|
14 |
Van định hướng thủy lực |
Yuken/Nachi |
tiêu chuẩn |
|
15 |
A Một bàn quay trục và đuôi |
NIKEEN/TJR/Jingyi |
tiêu chuẩn |
|
16 |
Kính viễn vọng tốc độ cao |
Hemazhao |
tiêu chuẩn |
|
17 |
Máy làm lạnh trục chính |
Wenheng/Lingji hoặc thương hiệu tương đương |
tiêu chuẩn |
Danh sách tùy chọn
■ Các mục chỉ được sử dụng khi chọn các tùy chọn liên quan
|
Không . |
Tên |
Nhà sản xuất |
Chọn hay không |
|
■18 |
Đầu dò trục chính |
Renishaw hoặc hình lục giác |
|
|
■19 |
Đo lường công cụ |
Renishaw hoặc hình lục giác |
|
|
■20 |
Bộ thu dầu |
Yhb |
|
|
■21 |
Một cách tử tròn trục |
Fagor/Heidenhain |
|
|
■22 |
3MPa CTS |
Ruiyongjia/nt |
|
|
■23 |
5MPa CTS |
Ruiyongjia/nt |
|
|
■24 |
7MPa CTS |
Ruiyongjia/nt |
|
|
■25 |
Công cụ bị hỏng dò |
Yamamori |
|
|
■26 |
Công cụ bị hỏng dò |
BK |
|
|
■27 |
Chất làm lạnh làm mát |
Wenheng/Lingji hoặc thương hiệu tương đương |
|
|
■28 |
Cửa tự động |
Nt |
